商鋪名稱：天津春碩焊材科技有限公司
聯(lián)系人：馬經(jīng)理（先生）
聯(lián)系手機：
固定電話：
企業(yè)郵箱：tjcshc@163.com
聯(lián)系地址：葛沽鎮(zhèn)濱海民營經(jīng)濟成長示范基地會展經(jīng)濟中心606室
郵編：300352
聯(lián)系我時，請說是在焊材網(wǎng)上看到的，謝謝！

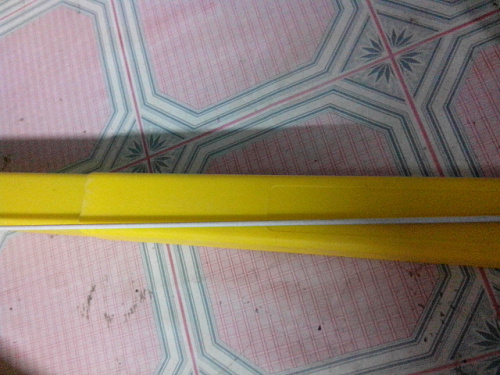

TGF-309L免充氬焊絲
TGF-309L不銹鋼藥皮免充氬焊絲TGF-309L背面自保護焊絲
不銹鋼管道免充氬焊絲打底 免充氬不銹鋼焊絲不銹鋼藥芯氬弧焊絲
日本油脂TGF-309L免充氬藥皮焊絲/TGF-309L背面自保護藥皮焊絲
說明：TGF-309L為背面自保護不銹鋼TMX焊絲，焊縫背面無需充氬保護，支持全位置焊接，焊接過程穩(wěn)定，焊縫質(zhì)量更高，背面成型好，背面焊渣易脫落。
用途：用于焊接尿素及合成纖維設(shè)備。
焊絲化學(xué)成分范圍：%
|
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
Cu |
|
TGF-309L |
≤0.030 |
≤1.2 |
0.50- |
≤0.040 |
≤0.030 |
17.00- |
11.00- |
2.00- |
≤0.5 |
焊縫金屬射線探傷要求：Ⅰ級
工藝參數(shù)參考值：
|
焊絲規(guī)格（mm） |
氣體流量(L/min) |
焊接電流(A) |
|
Φ2.0 |
7~10 |
80~115 |
|
Φ2.5 |
7~10 |
90~130 |
注意事項及操作要點：
1. 焊絲使用前應(yīng)進行40~50℃低溫烘干10~20分鐘
單面焊雙面成型不銹鋼焊接材料運用
日本油脂（Taseto Co.,Ltd.）公司是1961年成立的焊接材料生產(chǎn)廠家，主要生產(chǎn)不銹鋼、耐熱鋼、鎳合金、高合金鋼及鑄鐵用特種焊材。
不銹鋼焊接時背面氧化一直是焊接工藝上的一道難題。通常采用背面充氬保護工藝。但在野外長輸管道或者工件較大及背面空間狹小等情況下，氣體嚴重損耗，增加了成本，焊接質(zhì)量也受到很大影響。
日本油脂公司開發(fā)了著名的“TGF”不銹鋼背面自保護型TIG焊絲系列產(chǎn)品。這是一種有特殊涂層的焊絲，焊接時，保護藥皮滲透到熔池背面，形成致密保護層，使背面不受氧化，且雙面焊單面成型，焊道冷卻后焊渣滓自動脫落，或使用壓縮空氣及水沖方式極易清除。目前，已成功應(yīng)用于石油化工、電力建設(shè)、壓力容器等行業(yè)的不銹鋼管道和容器的焊接。
產(chǎn)品介紹:背面藥皮剝離性好/可以全位置焊接/焊接質(zhì)量優(yōu)良/耐腐蝕性強。
化學(xué)成分
|
產(chǎn)品型號 |
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Mo |
|
TGF308 |
≤0.08 |
≤0.65 |
1.0-2.5 |
≤0.03 |
≤0.03 |
9.0-11.0 |
19.5-22.0 |
—— |
|
TGF308L |
≤0.03 |
≤0.65 |
1.0-2.5 |
≤0.03 |
≤0.03 |
9.0-11.0 |
19.5-22.0 |
—— |
|
TGF309 |
≤0.12 |
≤0.65 |
1.0-2.5 |
≤0.03 |
≤0.03 |
12.0-14.0 |
23.0-25.0 |
—— |
|
TGF309L |
≤0.03 |
≤0.65 |
1.0-2.5 |
≤0.03 |
≤0.03 |
12.0-14.0 |
23.0-25.0 |
—— |
|
TGF316L |
≤0.03 |
≤0.65 |
1.0-2.5 |
≤0.03 |
≤0.03 |
11.0-14.0 |
18.0-20.0 |
2.0-3.0 |
|
TGF347 |
≤0.08 |
≤0.65 |
1.0-2.5 |
≤0.03 |
≤0.03 |
9.0-11.0 |
19.0-21.5 |
≤1.0 |
焊接工藝參數(shù)
|
T：板厚mm；θ：坡口角度°；a：鈍邊厚度mm；b：對口間隙mm |
|||||||
|
焊接位置 |
坡口狀況 |
焊接條件 |
|||||
|
T |
θ |
a |
b |
電流（A） |
其它 |
||
|
平仰 |
≤3 |
0 |
0 |
2-4 |
100-140 |
焊絲直徑：2.0-2.6mm |
|
|
＞3 |
30-40 |
1-3 |
2-4 |
100-180 |
|||
|
垂直 |
≤3 |
0 |
0 |
2-4 |
80-120 |
||
|
＞3 |
30-40 |
1-3 |
2-4 |
100-160 |
|||
|
|
|
|
|
|
|
|
|
包裝：5Kg/20Kg；長度：1000mm；直徑：φ2.0-2.6mm；
