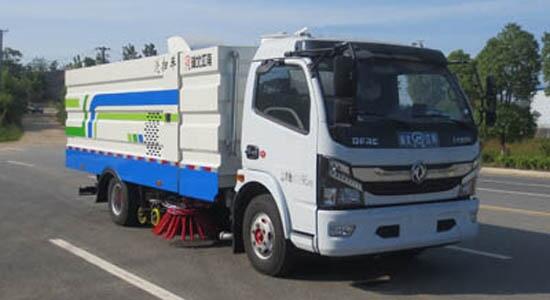

東風多利卡國六洗掃車
【主要技術參數】
產品商標
江特牌
公告批次323
產品名稱
JDF5120TXSE6型洗掃車
產品號
ZPE7G68R01E
外形尺寸(mm)
7130×2230×2750
總質量(Kg)
11995
額定載質量(Kg)
4800
整備質量(Kg)
7000
駕駛室準乘人數(人)3
接近角/離去角(°)21/12
前懸/后懸(mm)1130/2200
軸數
2
軸距(mm)
3800,3950,4050,4100,4400,3600
軸荷(Kg)
4350/7645
zui高車速(Km/h)
103
其它
隨底盤選裝駕駛室;僅采用底盤3800mm軸距;側防護裝置由專用作業裝置代替;后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):50×100(mm),離地高度:370mm;ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司;主要專用裝置為箱體,清掃裝置,用于路面清掃作業.
【底盤技術參數】
底盤型號
EQ1125SJ8CDC
底盤名稱
載貨汽車底盤（二類）
商標名稱
東風牌
生產企業
東風汽車股份有限公司
外形尺寸(mm)
6725,7100,7190,7740,6015,6785×2165×2410,2535
輪胎數
6
接近角/離去角(°)
21/14
輪胎規格
245/70R19.5,8.25R20
鋼板彈簧片數
8/10+7,12/12+9
前輪距(mm)
1745,1802
燃料種類
柴油
后輪距(mm)
1630,1650
排放標準
GB3847-2005,GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量(ml)功率(Kw)
D4.0NS6B170 東風康明斯發動機有限公司4000 125
D4.0NS6B185 東風康明斯發動機有限公司4000 136
YCS04190-68 廣西玉柴機器股份有限公司4156 140
ZD30D16-6N 東風輕型發動機有限公司 2953 120
D25TCIF1 昆明云內動力股份有限公司2499 110
D30TCIF1 昆明云內動力股份有限公司2977 125
D40TCIF1 昆明云內動力股份有限公司4052 135
D45TCIF1 昆明云內動力股份有限公司4461 162
NV30-C6G 東風朝陽朝柴動力有限公司2968 115
NV30-C6C 東風朝陽朝柴動力有限公司3093 120
NV30-C6D 東風朝陽朝柴動力有限公司2968 120
CY4SK161 東風朝陽朝柴動力有限公司3856 135
CY4SK261 東風朝陽朝柴動力有限公司3856 125
CY4SK361 東風朝陽朝柴動力有限公司3856 125
YCY30165-60 廣西玉柴機器股份有限公司2970 121
洗掃車專用功能說明：
zui大洗掃寬度（含路緣清洗寬度）m3
路面洗掃寬度（不含路緣清洗寬度）m 2.8
洗掃速度
Km/h
3∽10
清洗水額定壓力
MPa
10
清洗水額定流量
L/min
85
清掃寬度
m
2.8
清掃速度
Km/h
3∽15
保潔速度
Km/h
3∽20
zui大清掃能力
M2/h
40000
卸料角
°
≥48
低壓沖洗寬度
m
20
清水箱總容積
L
4000
垃圾箱總容積
L
4500
副發動機 江鈴62千瓦曾壓發動機
離合器
汽車自動離合器，
散熱器
有效尺寸783*714*70
型式
專用高壓離心風機 型號No5.30#C，zui大風量2000M3/h
額定轉速
2400r/min
傳動型式
窄V帶傳動 ）
液壓系統
型式
開式，電液控制集中操縱
主要元件
齒輪泵/1件、手壓泵/1件、
擺線馬達/2件、液壓缸,集成塊等
溢流壓力
15MPa
液壓油容量
60L
電氣系統控制方式
手動控制、機電液互鎖等
底盤車系統電壓
12V
工作裝置系統電壓
12V
蓄電池型號
6V (2只串聯)
高壓清洗系統
高壓水泵
型式
柱塞泵
型號
xxT71021
額定壓力
12MPa
系統使用壓力
8MPa
額定流量
85L/min
額定轉速
1000r/min
傳動型式
窄V帶傳動
水閥型式
高壓不銹鋼球閥，10MPa
控制方式
手動 ，電氣控制
噴水桿噴嘴型式
高壓洗滌型
低壓沖洗系統
低壓水泵
型號
億豐
流量
60m3/h 揚程
20m
沖洗寬度
24m
掃盤降塵系統
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等
清掃系統
型式
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。掃刷直徑
φ800mm
掃盤傾角調整
前傾：4°-6°；外傾2°-4°
吸嘴型式
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。
吸管直徑
2Xφ200mm兩根。
工作時剛性部分離地間隙
5-10mm
左右噴桿
噴桿擺動
氣缸驅動，電氣自動控制，擺動角78°
噴桿離地高度
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm
噴嘴總數量
8只，每側4只
