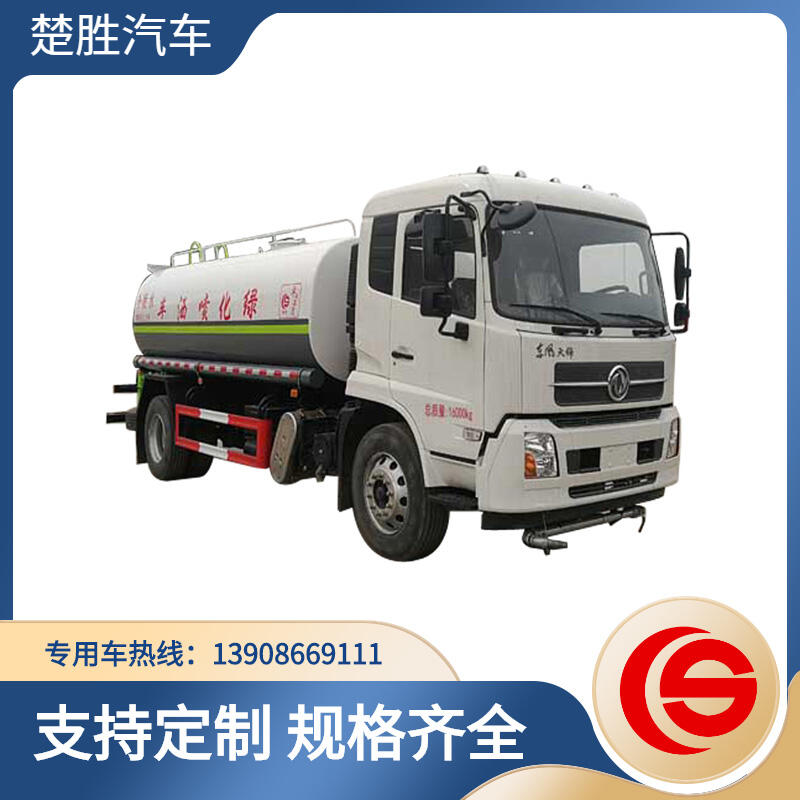

036.東風天錦9噸綠化噴灑車
【主要技術參數】
產品商標
楚勝牌
公告批次
362
產品名稱
CSC5160GPSD6型綠化噴灑車
產品號
AP6YB79Z064
外形尺寸
7550,8400,8800×2500×2950,3300
罐體容積(m3)
9.51
總質量(Kg)
16000
額定載質量(Kg)
9125,9060
整備質量(Kg)
6745
駕駛室準乘人數(人)2,3
接近角/離去角(°)17/11
前懸/后懸
1400/2200,1430/2170,1400/2500,1430/2470,1400/2700,1430/2670
軸數
2
軸距
3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
軸荷(Kg)
5600/10400
zui高車速(Km/h)
89
其它
1、該車主要用于園林綠化,主要專用裝置為噴灑總成。罐體總?cè)萘?.51立方米,罐體有效容積9.06立方米,運輸介質:水,密度1000千克/立方米。罐體外形尺寸(長×寬×高)(mm): 4300×2200×1500,5100×2000×1380。整車外形長/軸距/前懸/后懸: 7550/3950/1400/2200,7550/3950/1430/2170,8400/4500/1400/2500,8400/4500/1430/2470,8800/4700/1400/2700,8800/4700/1430/2670。僅采用軸距:3950,4500,4700。選裝后部弧形噴霧裝置和箭頭指示燈。選裝后平臺護欄樣式,選裝兩側炮筒管樣式,罐體上部選裝上走道和護欄,選裝后部側沖噴頭,選裝后平臺霧炮裝置。駕駛室前部前沖裝置為選裝件。2、側防護采用冷彎型鋼/Q235,螺栓連接;后防護采用冷彎型鋼/Q235,焊接,截面高120mm,截面寬60mm,下邊緣離地高450mm。3、隨底盤選裝高度不同的駕駛室;選裝前霧燈;選裝駕駛室頂部裝飾燈;選裝駕駛室前面罩;選裝前保險杠及前部燈具,選裝后視鏡;選裝后部燈具;選裝駕駛室前臉擾流罩;駕駛室臥鋪側窗選裝裝飾板,選裝后背式排氣管。選裝無車門裙板。ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司,J ABS/焦作博瑞克控制技術有限公司。隨底盤選裝電瓶,儲氣筒,尿素罐,后處理安裝位置.
【底盤技術參數】
底盤型號
DFH1160EX8
底盤名稱
載貨汽車底盤（二類）
商標名稱
東風牌
生產企業
東風商用車有限公司
外形尺寸
7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140,8890×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870
輪胎數
6
接近角/離去角(°)17/24,17/18,17/13,19/20
輪胎規格
9.00R20 16PR,10.00R20 18PR,275/80R22.5 18PR,10R22.5 16PR
鋼板彈簧片數
7/9+6,8/10+8,8/9+6,11/10+8
前輪距
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
燃料種類
柴油
后輪距
1820,1860,1800,1840
排放標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量功率(Kw)
DDi50E190-60 東風商用車有限公司 5000 147
D4.0NS6B185 東風康明斯發動機有限公司4000 136
D6.7NS6B230 東風康明斯發動機有限公司6700 169
DDi50E220-60 東風商用車有限公司 5000 162
B6.2NS6B230 東風康明斯發動機有限公司6200 169
D4.5NS6B190 東風康明斯發動機有限公司4500 140
B6.2NS6B210 東風康明斯發動機有限公司6200 154
D4.0NS6B195 東風康明斯發動機有限公司4000 143
DDi47E210-60 東風商用車有限公司 4750 154
D4.5NS6B220
東風康明斯發動機有限公司4500 162
灑水車結構特點
★大方及獨特的外觀
整車采用模塊化的設計理驗，罐體外形采用方形倒圓造型，使得整車比例協調、美觀大方，外觀新穎，工作可靠，性能卓越，適用現代城市對專業設備的整體外觀要求。
★安全可靠的工作平臺
后工作平臺采用輕質的沖壓網孔格柵板，強度高、防滑，安全性高。
★更友好的操作體驗
選用采用氣動操作模式,整體結構設計合理，可在駕駛室一鍵操作，操作方便快捷。
★知名品牌離心泵
配備大流量齒輪泵和大口徑卸料閥，可以快速裝卸料，從而提升作業效率，配備工具箱，模具沖壓防滑型爬梯;選裝后部封頭卸料閥，選裝兩側上走臺和折疊護欄。
★更多選裝配置
可選配自吸加水功能 噴霧降塵功能，農藥噴灑功能。選配前置電動 水炮，水炮可上下、左右旋轉，旋轉速度可自由調節，水炮射程超過30 米。
霧炮車結構特點
★工作效率高
對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃壓制降沉，霧量沉降率可達百分之80-90以上。
★霧化效果好
耗水量少，覆蓋面廣當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150μ m 直徑大小的霧滴。配套動力靈活，既可用三相380V的市電，也可配套發電機組供電。
★操作性
操作靈活，使用可靠，人工控制操作（可選裝半自動或全自動控制）。
★耗水量小,覆蓋面廣
耗水量相比其它抑塵噴灑設備可節約百分之70~80（噴qiang、灑水車），且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
消防灑水車
消防灑水車安裝消防車專用消防泵、消防炮、消防取力器。罐體后帶工作平臺，平臺上安裝綠化灑水炮，灑水炮可全方位旋轉，帶前沖后灑，帶側噴，可連續調成直流狀、霧狀、大雨、小雨、毛毛雨，帶安全護欄。罐體頂部安裝消防水炮。帶消防接口，可通過消防栓進水，帶自流閥，消防綠化卷盤。
