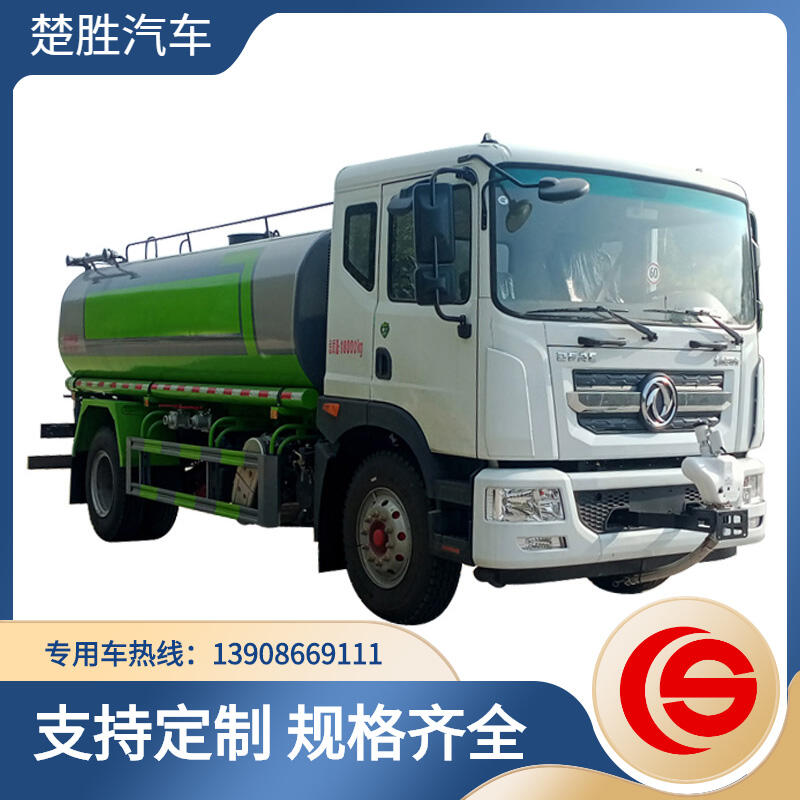

032.東風10噸綠化噴灑車
【主要技術參數】
產品商標
楚勝牌
公告批次
369
產品名稱
CSC5180GPS6型綠化噴灑車
產品號
BB3369H1301
外形尺寸
9150,9000,8900,8800,8650,8500,8400,8300×2550,2500×3300,3000
罐體容積(m3)
11.66
總質量(Kg)
18000
額定載質量(Kg)
10620,10555
整備質量(Kg)
7250
駕駛室準乘人數(人)2,3
接近角/離去角(°)12/9,19/9,12/10,19/10
前懸/后懸
1260/2890,1260/2740,1260/2640,1260/2540
軸數
2
軸距
3600,3950,4500,4700,5000,5300,5600
軸荷(Kg)
6500/11500
zui高車速(Km/h)
105,89
其它
1、該車用于路面灑水及園林綠化,主要專用裝置為噴灑總成.罐體總?cè)萘?11.66立方米,罐體有效容積:11.1立方米,運輸介質:丙酮水,密度950千克/立方米.罐體外形尺寸(長×長軸×短軸)(mm):5200×2300×1450.2、側、后防護材料均為Q235,螺栓連接,后防護截面尺寸150×60mm,下邊緣離地高480mm.3、ABS型號/廠家:J ABS/焦作博瑞克控制技術有限公司,ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司.隨底盤選裝限速裝置,限速89km/h.僅選用軸距4500mm.整車外形尺寸長/前伸量/后懸對應關系為:9150/500/2890,9000/500/2740,8900/500/2640,8800/500/2540,8650/0/2890,8500/0/2740,8400/0/2640,8300/0/2540.隨底盤選裝駕駛室,選裝駕駛室前部無自動水炮,選裝后平臺樣式,選裝方形軟管箱.選裝后平臺霧炮裝置,選裝無高位花灑,選裝罐體兩側無炮筒管,選裝后部箭頭指示燈,箭頭燈為作業燈具.僅用于作業狀態下使用.
【底盤技術參數】
底盤型號
EQ1185LJ9CDE
底盤名稱
載貨汽車底盤（二類）
商標名稱
東風牌
生產企業
東風汽車股份有限公司
外形尺寸
7020,7880,8080,8380,8857,9707,5950×2380,2425,2490,2465×2845,3225,2785
輪胎數
6
接近角/離去角(°)19/13,19/17
輪胎規格
295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR
鋼板彈簧片數
8/10+7,8/-
前輪距
1862,1933,1949
燃料種類
柴油
后輪距
1806,1865
排放標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量功率(Kw)
CY4SK761 東風朝陽朝柴動力有限公司4087 145
YCS04200-68 廣西玉柴機器股份有限公司4156 147
D4.5NS6B220 東風康明斯發動機有限公司4500 162
YCY30165-60 廣西玉柴機器股份有限公司2970 121
B6.2NS6B210 東風康明斯發動機有限公司6200 154
B6.2NS6B230 東風康明斯發動機有限公司6200 169
D4.0NS6B195 東風康明斯發動機有限公司4000 143
YCY30170-60 廣西玉柴機器股份有限公司2970 125
D45TCIF1 昆明云內動力股份有限公司4461 162
灑水車結構特點
★大方及獨特的外觀
整車采用模塊化的設計理驗，罐體外形采用方形倒圓造型，使得整車比例協調、美觀大方，外觀新穎，工作可靠，性能卓越，適用現代城市對專業設備的整體外觀要求。
★安全可靠的工作平臺
后工作平臺采用輕質的沖壓網孔格柵板，強度高、防滑，安全性高。
★更友好的操作體驗
選用采用氣動操作模式,整體結構設計合理，可在駕駛室一鍵操作，操作方便快捷。
★知名品牌離心泵
配備大流量齒輪泵和大口徑卸料閥，可以快速裝卸料，從而提升作業效率，配備工具箱，模具沖壓防滑型爬梯;選裝后部封頭卸料閥，選裝兩側上走臺和折疊護欄。
★更多選裝配置
可選配自吸加水功能 噴霧降塵功能，農藥噴灑功能。選配前置電動 水炮，水炮可上下、左右旋轉，旋轉速度可自由調節，水炮射程超過30 米。
霧炮車結構特點
★工作效率高
對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃壓制降沉，霧量沉降率可達百分之80-90以上。
★霧化效果好
耗水量少，覆蓋面廣當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150μ m 直徑大小的霧滴。配套動力靈活，既可用三相380V的市電，也可配套發電機組供電。
★操作性
操作靈活，使用可靠，人工控制操作（可選裝半自動或全自動控制）。
★耗水量小,覆蓋面廣
耗水量相比其它抑塵噴灑設備可節約百分之70~80（噴qiang、灑水車），且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
消防灑水車
消防灑水車安裝消防車專用消防泵、消防炮、消防取力器。罐體后帶工作平臺，平臺上安裝綠化灑水炮，灑水炮可全方位旋轉，帶前沖后灑，帶側噴，可連續調成直流狀、霧狀、大雨、小雨、毛毛雨，帶安全護欄。罐體頂部安裝消防水炮。帶消防接口，可通過消防栓進水，帶自流閥，消防綠化卷盤。
