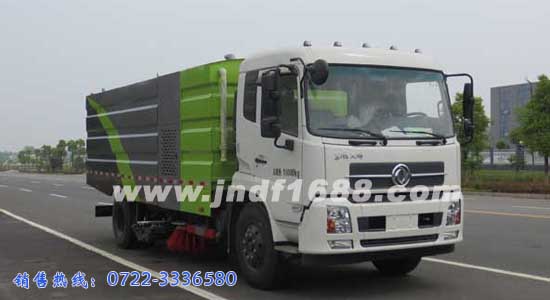

東風天錦國五洗掃車
產品名稱 JDF5180TXSDFH5型洗掃車
產品號 ZN01S5GN01A
產品商標 江特牌 公告批次296
外形尺寸 8700,8400,8200×2500×3100
總質量(Kg) 18000
額定載質量(Kg) 6200
整備質量(Kg) 11605
駕駛室準乘人數(人)3
接近角/離去角(°)20/14 前懸/后懸 1430/2270
軸數 2 軸距 3650,3800,4200,4500,4700,5000
軸荷(Kg) 6500/11500 最高車速(Km/h) 98
其它 外形尺寸長與軸距對應關系:8700/5000,8400/4700,8200/4500;隨底盤選裝駕駛室;側面防護裝置因工作裝置干涉無法安裝故豁免;后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,斷面尺寸(寬×高):40×230(mm),離地高度:440mm;ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司.
【底盤技術參數】
底盤型號 DFH1180BX1V 底盤名稱 載貨汽車底盤（二類）
商標名稱 東風牌 生產企業 東風商用車有限公司
外形尺寸 6940,7090,7490,7790,8290,8790×2370,2390,2460×2760,2800,2840 輪胎數 6
接近角/離去角(°) 20/18 輪胎規格 10.00R20 18PR
鋼板彈簧片數 7/9+6,8/10+8 前輪距 1880,1900
燃料種類 柴油 后輪距 1800,1860,1820
排放標準 GB17691-2005國Ⅴ,GB3847-2005
發動機型號 發動機生產企業 排量功率(Kw)
ISD270 50 東風康明斯發動機有限公司6700 198
ISD210 50 東風康明斯發動機有限公司6700 155
ISD180 50 東風康明斯發動機有限公司4500 132
EQH180-53 東風商用車有限公司 4752 132
ISB180 50 東風康明斯發動機有限公司5900 132
ISB210 50 東風康明斯發動機有限公司5900 155
洗掃車專用功能說明：
最大洗掃寬度（含路緣清洗寬度）m 3
路面洗掃寬度（不含路緣清洗寬度）m 2.8
洗掃速度 Km/h 3∽10
清洗水額定壓力 MPa 10
清洗水額定流量 L/min 85
清掃寬度 m 2.8
清掃速度 Km/h 3∽15
保潔速度 Km/h 3∽20
最大清掃能力 M2/h 40000
卸料角 ° ≥48
低壓沖洗寬度 m 20
清水箱總?cè)莘e L 4000
垃圾箱總?cè)莘e L 4500
副發動機 江鈴62千瓦曾壓發動機
離合器 汽車自動離合器，
散熱器 有效尺寸783*714*70
型式 專用高壓離心風機 型號No5.30#C，最大風量2000M3/h
額定轉速 2400r/min
傳動型式 窄V帶傳動 ）
液壓系統 型式 開式，電液控制集中操縱
主要元件 齒輪泵/1件、手壓泵/1件、
擺線馬達/2件、液壓缸,集成塊等
溢流壓力 15MPa
液壓油容量 60L
電氣系統控制方式 手動控制、機電液互鎖等
底盤車系統電壓 12V
工作裝置系統電壓 12V
蓄電池型號 6V (2只串聯)
高壓清洗系統
高壓水泵
型式 柱塞泵
型號 xxT71021
額定壓力 12MPa
系統使用壓力 8MPa
額定流量 85L/min
額定轉速 1000r/min
傳動型式 窄V帶傳動
水閥型式 高壓不銹鋼球閥，10MPa
控制方式 手動 ，電氣控制
噴水桿噴嘴型式 高壓洗滌型
低壓沖洗系統 低壓水泵 型號 億豐
流量 60m3/h 揚程 20m
沖洗寬度 24m
掃盤降塵系統 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等
清掃系統 型式 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。掃刷直徑 φ800mm
掃盤傾角調整 前傾：4°-6°；外傾2°-4°
吸嘴型式 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。
吸管直徑 2Xφ200mm兩根。
工作時剛性部分離地間隙 5-10mm
左右噴桿 噴桿擺動 氣缸驅動，電氣自動控制，擺動角78°
噴桿離地高度 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm
噴嘴總數量 8只，每側4只
