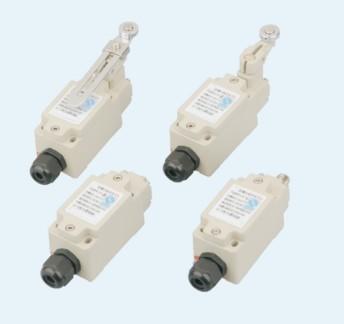

LX5防爆行程開關(ⅡC)
◆ 適用于性氣體環境1區、2區；
◆ 適用于ⅡA、ⅡB、ⅡC級性氣體環境；
◆ 適用于溫度組別為T1～T6的環境；
◆ 適用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等性危險環境；
◆ 用于電氣控制系統中的位置信號反饋。
80771-11防爆行程開關
用途
供交流50Hz，電壓至550V，直流電壓至500V的電路中作反應工作機械的行程，控制其運動方向或行程大小之用。
■結構簡介
行程開關由外殼（殼體，蓋），傳動頭和隔爆型微動開關等組成。外殼為增安型結構，采用含鎂量不大于0.5%的輕鋁合金壓鑄而成，表面環氧粉末涂復，外形美觀且具有耐沖擊等優良性能。微動開關固定的殼體內，傳動頭裝在殼體的上端隨著杠桿的轉動或頂桿的移動，從而實現開關觸頭的開或閉，蓋與殼身之間設有密封圈，并用不銹鋼螺釘緊固，可保證外殼的防護等級達到IP54。
隔爆型微動開關，結構緊湊，可靠性強，體積小，通斷能力和壽命指標高是具有先進水平的配套元件。
■技術數據
行程開關額定絕緣電壓為交流500伏，約定發熱電流為10安，其余基本參數見表1和表2的規定。類別 額定工作電壓（V） 額定工作電流（A） 電纜外徑（mm） 防爆等級 防護等級 觸頭形式
常分 常分
交流AC 500 10 φ9～φ15.5 Ex ed.ⅡCT6 EExde.ⅡCT6 IP54 1 1
直流DC 500 0.12 1或or1
220 0.50 1或or1
24 7 1 1
型號 動作行程(mm) 超行程(mm) 差程(mm) 操作力(kg)
8077/1-20 ＜5(mm) ＞4(mm) ＜3(mm) ≯61.8
8077/1-11 ＜40° ＞30° ≤25° ≯13.7
