一、產品概述

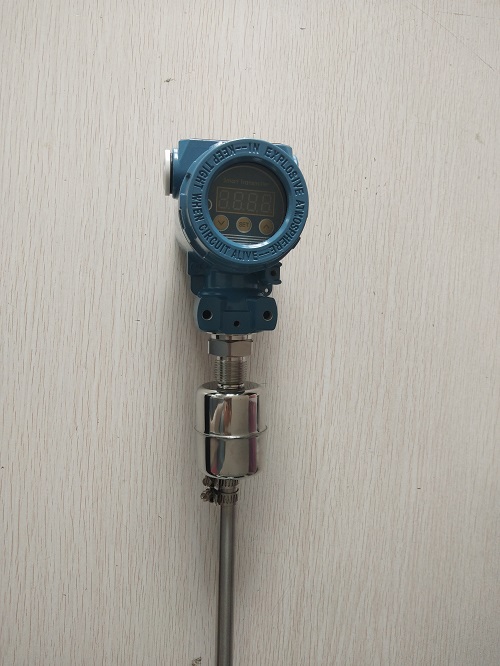

XM-663干簧式液位溫度計是一種結構簡單、使用方便、安全可靠的液位溫度集模擬信號輸出和浮球液位開關一體的產品。它既可以測量液位高度，也可以測量液體溫度。同時輸出液位干簧管開關信號，比一般機械開關速度快、工作壽命長；與電子開關相比，它有抗負載沖擊能力強的特點,一只產品可以實現多點控制。該產品在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械、化學制藥等需要對液位進行控制的行業。
二、產品特點
1. 智能浮球液位計采用四位數碼管顯示 ，單排顯示
2. 該產品使用24位Σ-△模擬前端
3. 保證測量的高精度
4. 完善的防浪涌、防雷擊以及防反接設計
5. 增強的軟件安全設計，包括低壓監控復位、多任務調度優化等功能
6. 全部采用工業級元器件，保持較長的使用壽命和穩定性
三、工作原理:
XM-663型干簧式液位溫度計由JAG-5型大功率干式舌簧管（以下簡稱干簧管）作為主要控制元件，裝于不銹鋼管中（GSK裝于尼龍管中），浮球套于導管外 ，球內裝有環形恒磁磁鋼；內置有pt100溫度鉑電阻和信號放大器，輸出信號4-20mA模擬信號。導管上部設有密封接線盒，內設接線端子。
干簧式液位溫度計適用于開關導管垂直安裝于水塔、水箱、 水池等開口容器內，浮球隨液位變化上、下升降，當液位降至被控制的低液位（或升至被控制的高液位）時，干簧管受到磁鋼磁場的作用，克服簧片復原力矩，簧片動作（常開接點閉合，常閉接點斷開 ），發出低液位或高液位信號，并且作用于液位自動控制裝置或液位報警裝置，本產品具有結構簡單，安裝維修方便，動作準確可靠，不受液位波動影響等優點。
四、技術參數
|
工作電源： |
12－35VDC |
輸 出： |
兩路4~20mA+1個浮球 |
|
量 程： |
0-1m，0-100℃ |
測桿材質： |
304材質 |
|
測量精度： |
0.5% F.S. |
輸出限流： |
20.8mA |
|
激勵電流： |
0.2mA |
傳 感 器： |
磁阻傳感器 |
|
負 載： |
≤500Ω |
存儲溫度： |
-40－120℃ |
|
溫度系數： |
≤25ppm/℃ F.S. |
殼體材料： |
ABS |
|
工作溫度： |
-30－80℃ |
安裝螺絲； |
M4*2 |
|
觸點容量： |
220V 3A |
顯 示： |
單液位顯示 |
|
測桿直徑： |
12mm (或可訂制) |
球 徑： |
45 mm |
