DP/PN耦合器和PN/ModbusTCP耦合器

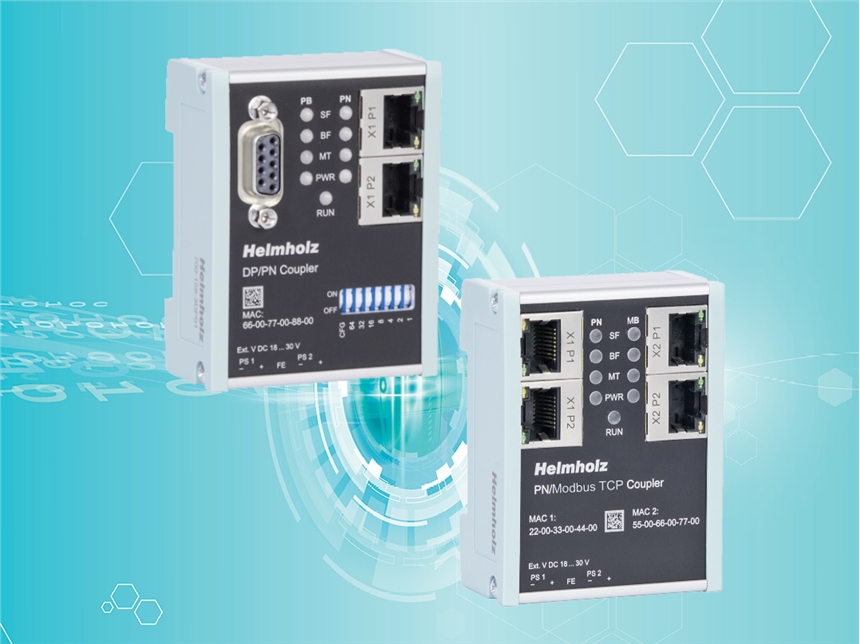

德國Helmholz制造的DP/PN耦合器和PN/ModbusTCP耦合器 可以簡單方便的連接PROFIBUS網絡和PROFINET網絡，以及PROFINET網絡和ModbusTCP網絡，用于兩個不同網絡間進行數據交換。
DP / PN耦合器 允許在PROFIBUS主站和PROFINET控制器之間進行數據傳輸，并作為在PROFIBUS和PROFINET一側的從站設備。在網絡一側接收到的輸入數據可作為輸出數據提供給另一側網絡，IO數據傳輸可實時進行，無需額外的處理塊。傳輸數據最高為244字節的輸入數據和244字節的輸出數據（PROFIBUS-DP的最大IO大小）。IO模塊的1個字節最多有16個插槽，最多可以輸入64個字。DP / PN耦合器通過PROFIBUS側的GSD文件和PROFINET側的GSDML文件進行映射，將其嵌入到PLC工程工具中，無需其他配置軟件。
特點：
n 緊湊的標準導軌安裝設計
n 最高可交換244字節的I/O數據
n 雙24V冗余電源
n 網絡電隔離
n 總線系統故障時不影響另一側
n 使用DIP開關或軟件設置PROFIBUS總線地址
n 僅使用GSD/GSDML文件進行配置；不需要其他軟件
n PROFIBUS通訊速率最高12mbps
n PROFINET傳輸速率100mbps
兩個RJ45插座X1 P1和X1 P2用于連接PROFINET網絡，SUB-D插座用于連接PROFIBUS網絡。必須通過隨附的連接器為DP / PN耦合器提供18 ~ 30 V DC范圍輸入的24 V DC，電源是冗余設計的。（注意：外殼沒有接地，請正確連接功能性接地端子（FE）和參考電位。）
PN/ModbusTCP耦合器 建立PROFINET控制器和 ModbusTCP設備間的數據傳輸。在一個網絡端上接收到的輸入數據可以作為輸出數據提供給另一網絡端，輸入/輸出數據傳輸是實時進行的，無需額外的處理塊。可傳輸最大1024字節的輸入/輸出數據，最多可提供300個IO模塊插槽，通過GSDML文件可以將PN/ModbusTCP耦合器集成到PLC工程工具中，無需其它配置軟件。
除了PROFINET / ModbusTCP數據通訊，PN/ModbusTCP耦合器還可用于MQTT Publisher發布服務器在兩側網絡，這樣，通過網關交換的數據也可以通過MQTT分別發布到監視或操作數據記錄系統。
特點：
n 設計緊湊，標準導軌安裝
n 24V冗余電源
n 網絡電隔離
n 多達1024個輸入/輸出數據
n 300個用于PROFINET IO數據的可配置插槽
n 支持完整的ModbusTCP地址空間，自由分配IO數據
n 同時支持多個ModbusTCP客戶端
n 使用GSDML文件進行配置，無需其他軟件
n 網絡兩側的MQTT Publisher發布服務器（PROFINET和ModbusTCP）
左側RJ45插座“X1 P1”和“X1 P2”用于連接PROFINET網絡；右側RJ45插座“X2 P1”和“X2 P2”用于連接ModbusTCP網絡。PN / ModbusTCP耦合器必須提供24 V直流供電，通過附帶的連接器在18…30 V的范圍輸入，至少需要連接一個電源路徑PS 1或PS 2。
PN/ModbusTCP 耦合器是一個ModbusTCP server服務器，它通過ModbusTCP接收數據，然后傳輸到PROFINET PLC的IO映像（在PLC中輸入），并使數據可用作傳輸數據，同時從PROFINET PLC接收數據（在PLC中輸出）。
訂貨數據：
|
產品描述 |
產品型號 |
|
DP / PN耦合器 |
700-158-3DP02 |
|
PN / ModbusTCP 耦合器 |
700-159-3MB01 |
另外，Helmholz還提供PN/PN耦合器、DP/DP耦合器、DP/CAN耦合器等產品。
